Routage

Objectifs

Comment envoyer des messages sur un réseau ?

• Expliquer et critiquer l'utilisation des paquets dans un réseau
• Expliquer le routage des paquets par les routeurs
• Expliquer le NAT et son utilité

Cours

Routage

Réseaux

Précédemment

• Identifier les ordinateurs sur un réseau

  • Adresse IP

• Comment acheminer les données entre les ordinateurs ?

Routage

https://commons.wikimedia.org/wiki/File:Internet-transit-2.svg

Routage

https://medium.com/@omerk.gedik/tcp-analysis-part-1-161f625274de

Paquets

• Vous souhaitez envoyer un message

• Le message est découpé en petits morceaux

• Chaque morceau est encapsulé dans un paquet

• Chaque paquet contient

  • L'adresse IP de l'émetteur

  • L'adresse IP du destinataire

  • Le contenu du paquet

• Les paquets sont envoyés indépendamment et le message est reconstitué à l'arrivée

Paquets

https://apprendre.modulo-info.ch/resx/tcp-ip.html

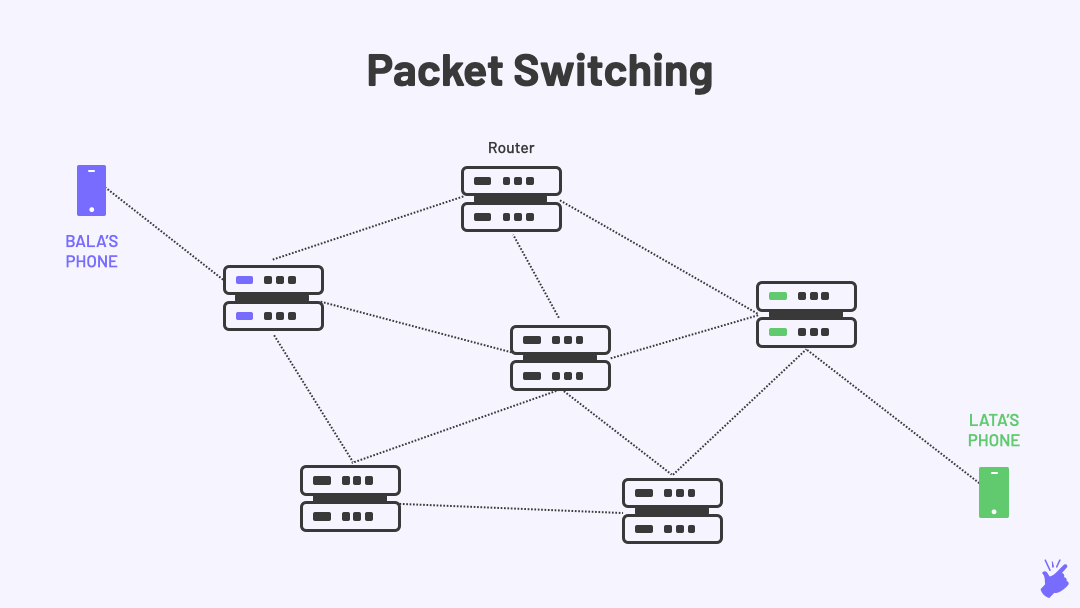

Paquets

https://www.comparitech.com/net-admin/circuit-switching-vs-packet-switching/

https://www.comparitech.com/net-admin/circuit-switching-vs-packet-switching/

Pourquoi des paquets ?

• La connexion n'est pas monopolisée (partage de la ligne)

• Si un paquet est perdu, il est renvoyé (pas tout le message)

• Les paquets peuvent emprunter des chemins différents (plus rapide)

Routage

https://apprendre.modulo-info.ch/resx/routage.html

Routage

• Le routage est le processus d'acheminement des paquets

• Les routeurs sont des ordinateurs spécialisés dans le routage (aiguilleurs)

  • P. ex. routeur Wi-Fi

  • Connecte plusieurs réseaux ensemble

NAT

https://community.fs.com/blog/what-is-nat-and-what-are-the-benefits-of-nat-firewalls.html

NAT

https://kushagragoyal.hashnode.dev/nat-network-address-translation

NAT

• Network address translation

• Le NAT est un protocole qui permet de traduire les adresses IP

• Il permet de partager une adresse IP publique entre plusieurs ordinateurs

  • Contrer pénurie d'adresses IPv4

• Il permet de masquer les adresses IP internes

Adresses ?

https://twitter.com/hackerfantastic/status/832166407592935427

F pour passer en plein écran ou O pour afficher la vue d'ensemble.
Versions sans animation, plein écran, imprimable.

Exercices

Sachant que la taille d'un paquet est de 65535 octets au maximum, combien faudrait-il, au minimum, de paquets pour envoyer une photo de 2 Mo ?

Solution

2 Mo = 2'000'000 octets

2'000'000 / 65535 = 30.5 donc 31 paquets

Est-ce que la ligne téléphonique utilise des paquets ? Pourquoi ?

Solution

Non, car la ligne téléphonique est un canal de communication continu et la ligne est bloquée pendant toute la durée de la communication.

Quels sont les solutions possibles à la pénuries d'adresses IPv4 ?

Solution

• Utiliser des adresses IPv6
• Utiliser le NAT avec des adresses privées

Qu'est-ce qu'un routeur et à quoi sert-il ?

Solution

Il permet de connecter plusieurs réseaux entre eux et d'aiguiller les paquets vers le bon réseau.

• Se connecter au Wi-Fi du gymnase et regarder son adresse IP sur https://whatismyipaddress.com/fr/mon-ip
• Comparer son adresse avec une autre personne. Pourquoi avez-vous la même adresse IP publique ?

Solution

Vous avez la même adresse IP publique car vous êtes derrière le même routeur qui utilise le NAT.

Ai-je compris ?

• Je sais expliquer ce qu'est un paquet réseau.
• Je sais expliquer le rôle d'un routeur.
• Je sais expliquer le NAT et son utilité.

Support de cours

• https://apprendre.modulo-info.ch/resx/tcp-ip.html
• https://apprendre.modulo-info.ch/resx/routage.html

Sources

• https://fr.wikipedia.org/wiki/Routage
• https://fr.wikipedia.org/wiki/Network_address_translation
